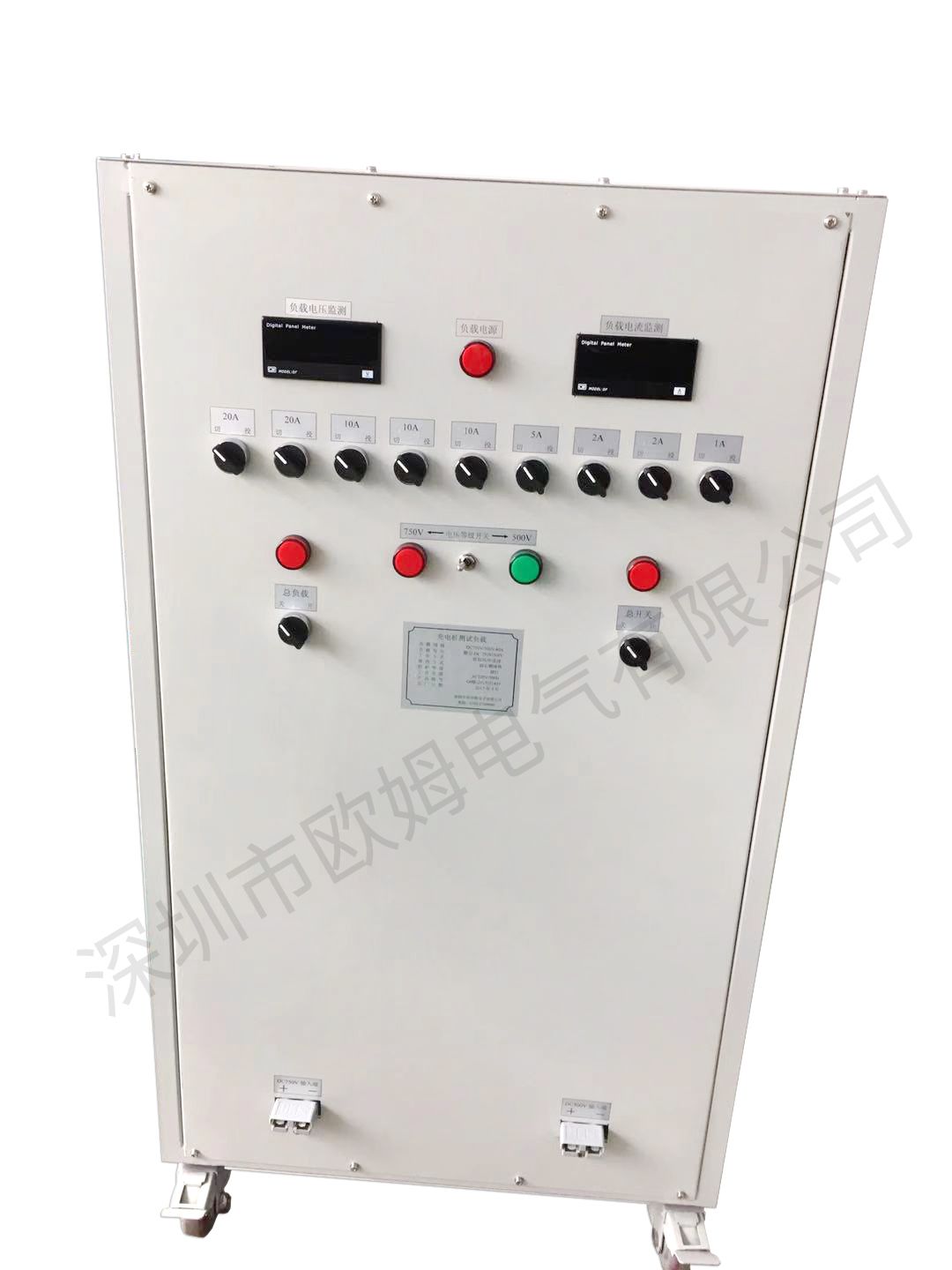

DC500V-750V 双电压 100A 直流充电桩测试负载箱

产品介绍

一,产品概述

1、负载箱内置有纯阻性负载;功率输入采用分段式组合控制,可以任意组合模拟各种功率负荷。满足动力电池、充电桩、直流模块等电源设备满负载检测需要,是生产车间、实验室、安装调试、科研开发必备的检测工具。

2、可根据性能参数检测要求,任意组合、设定放电功率。 主机具有温度过热自动报警保护功能:由于特殊原因出现过热时,可自动切断负载。 新型功耗组件,功率密度高,无红热现象,整机由阻性负载组成。

3、功率输入采用分段式开关控制。负载采用耗能方式工作,散热采用强制风冷方式。 风机采用小型轴流风机,具有风量大,散热性好,噪音小等特点。 以上特点使整机在安全性、可靠性,减少噪音等方面优于进口产品。


二,电阻元件

阻性负载由若干特制镍铬合金电阻链接而成。合金电阻作为功耗元件,由特种合金加工制造,外部为304不锈钢材质制成的散热片,中间由绝缘介质填充,将电阻封装在其中,可满足负荷测试的需要。合金电阻绝缘性能好、散热性能高,热传导均匀,运行温度仅为设计温度的1/3,温漂小,阻值稳定,长时间工作无红热。并具有耐酸碱、耐盐雾、防雨、防潮、防腐蚀的效果,可全天候使用。


三,使用负载注意事项

1、安装范围内不得有易然易爆腐蚀介质。

2、按设备面板上标识接好负载及仪表电源,确认电压正常后打开机柜上仪表电源开关,此时各仪表显示为“0”,各风机运转正常,接通负载电源(接通负载电源前各风机运转才能通电负载)。

3、为保安全,设备工作过程中请不要随意触摸机柜表面(面板除外)防止烫伤。

4、设备停止工作后请延后30分钟再关闭风机电源,以免高温积聚致使其它部件受损(如仪表,开关等。)

5、负载初次使用如有轻度烟雾,是电阻封装有机硅树脂遇高温介质挥发,属正常理象



直流负载电阻箱技术要求
一、严格参照GB7251.1-2005《低压成套开关设备和控制设备》或和客户达成的技术协议生产制造
二、根据客户提供具体技术要求负载箱功能及参数可满足如下参数
1、直流负载箱:单负载箱支持10kW—800kW范围
2、负载电压范围:负载箱可满负载电压1.0V—1500V任意电压等级范围或0.01A—5000A的负载电流要求,支持100V—1000V负载电压逐级调整及选择
负载分固定值型和可调节型,可调节型支持功率调节型、电流调节型、阻值调节型和电压等级调节型;支持强制风冷或自冷方式
3、功率分段调节型可支持功率调节分度值(步进量)0.01 kW;电流调节型可支持电流调节分度值(步进量)0.05A相电流;电压等级调节及阻值调节型则可完全根据客户提供的参数定制,支持1kW以下功率连续调节
4、支持在线状态下任意投、切负载各段位
5、负载箱功率或电流等级精度支持5.0级、2.5级和1.0级;支持配置三位半、四位半及配置有4mA—20mA变送输出(全4位显示)的数码表头
6、支持PLC编程及远程计算机控制或有线远程操控
7、支持垂直排热(负载箱顶部排热)或水平排热(负载箱侧面排热)
7、负载箱支持过电流,过温升、风机故障保护及时间继电器编程控制
8、支持EMC(电磁兼容)功能
四、产品特点
1、负载箱内外结构件均采用钢质材料,负载箱结构合理外形美观,各表面均采用1.2mm及1.2mm以上厚度的优质钢板,抗冲击性能强;负载箱箱体结构表面烤漆
2、负载电阻采用本公司专业生产的负载箱专用电阻,电阻功率裕量比例大,安全可靠、工作稳定
3、采用强制风冷方式,负载箱可无限期的连续工作
4、负载内部各电路对箱体绝缘耐压强度最高可达AC6000V 5mA/分钟
5、负载箱底部配置万向脚轮,方便移动,100 kW以上功率的负载箱顶部可配置吊环
